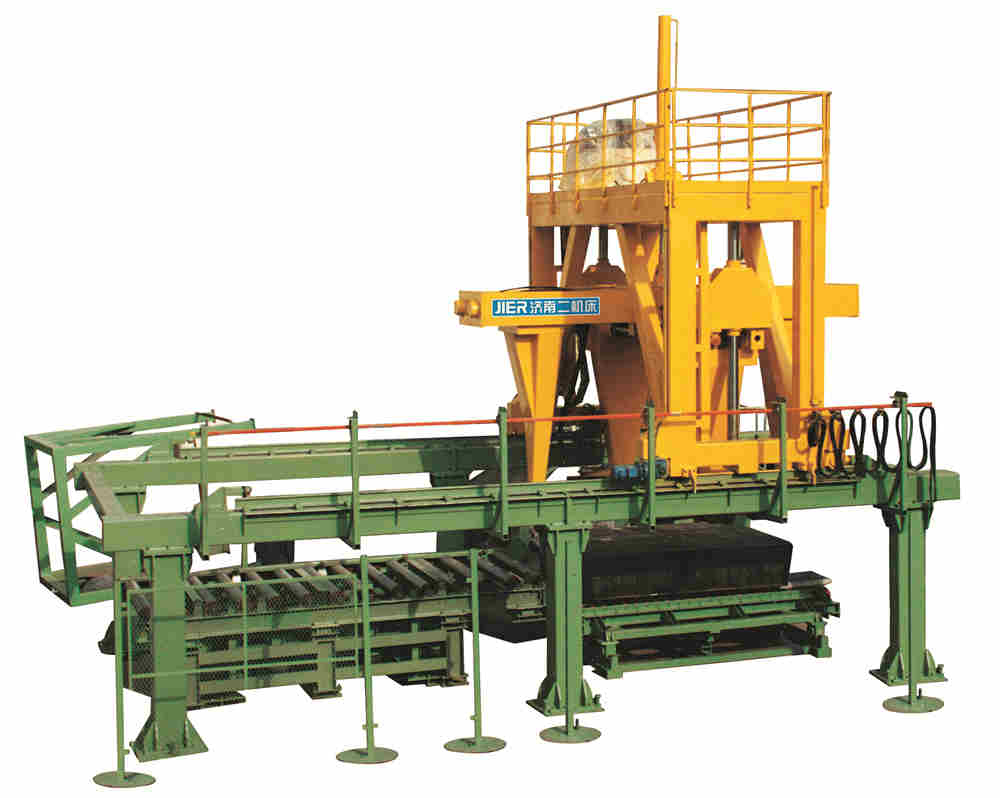

自动合箱机是为树脂砂造型线、自动合箱专门设计的合箱装置，主要由机架、水平移动系统、垂直升降系统、翻转机械手、定位系统、液压系统、电控系统等组成。工作程序为：定位系统将下砂型定位，机械手夹紧砂型后升起水平移动，将下砂型放置于浮动工作台上；返回后将上砂型定位，机械手夹紧砂型后升起，将上砂型翻转180度后水平移动至下砂型正上方，由定位监测系统确保上下型合箱的准确性，并由浮动工作台来消除合箱误差。

主要技术参数：

载荷：       3T           最大夹持宽度：1200mm

工作节拍：   5min         液压系统压力：16Mpa

总功率：     30kw

结构性能特点：

全液压驱动完成夹紧、锁紧、翻转动作。导向缸耐磨、防尘、自润滑。

夹持方式为四爪定位、夹紧，精度高。

所有电控系统都集中在生产线上控制，合箱机本身设有控制站，既可手动操作又可自动操作。

机械、电气、液压严密配合，将合箱误差控制在最小范围内。

合箱底板机动辊道设置空气弹簧浮动系统，确保合箱精度。

承载台面与夹持状态上型分型面平行度≤1.0mm/m(非装配状态)；≤0.5mm/m(装配状态)。

自动合箱机附近配置按钮站，原装西门子PLC控制，控制柜配置模拟显示屏，控制系统具有手动和自动两种模式，整线控制系统能监测设备运行状态。

配置：

油泵：日本油研                   液压阀：德国力士乐

液压马达：宁波                   油缸：国产
